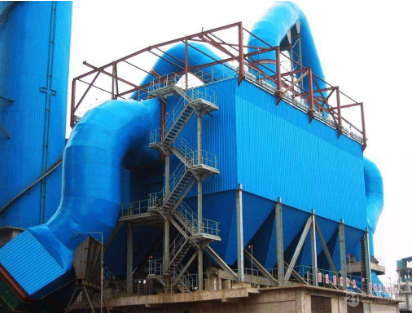

布袋除尘器系统管道设计的原则

作者: 编辑: 来源: 发布日期: 2019.01.29

微信截图_20181130152949

1、管道系统布置应从总体布局考虑,统一规划,合理布局。力求简单、紧  凑,安装、操作、维修方便,尽可能缩短管线长度,减少占地空间,适用、美观、节省投资。

2、管道应尽量集中成列、平行敷设,并应尽量沿墙或柱子敷设。管径大的或保温管道应设在靠墙侧。
3、管道与梁、柱、墙、设备及管道之间应有一定的距离,以满足施工、运行、检修和热胀冷缩的要求,一般不小于100-200mm。
4、管道应尽量避免遮挡室内采光和妨碍门窗启闭;应不妨碍设备、管件、 阀门和人孔的操作和检修;应不妨碍起重机的工作。
5、管道通过人行道时,与地面净距应不小于2m。
6、除尘管道力求顺直,保证气流畅通。分支管与水平管或倾斜主干管连接时,应从上部或侧面接入;三通管的夹角一般不大于30°。
7、进行管道压力损失计算时,管段长度一般按两管件中心线之间的距离计算,不扣除管件(如三通、弯头)本身的长度。
8、对并联管道进行阻力平衡计算,除尘系统小于10%,否则进行管径调整。
